一、網線水晶頭

RH-45水晶頭， 分為568A標準和568B標準，接線順序如下：
568A標準：白綠 綠 白橙 藍 白藍 橙 白棕 棕
568B標準：白橙 橙 白綠 藍 白藍 綠 白棕 棕
日常更推薦使用568B標準接法
電腦網線水晶頭接法和電腦主板跳線接法

二、主板跳線

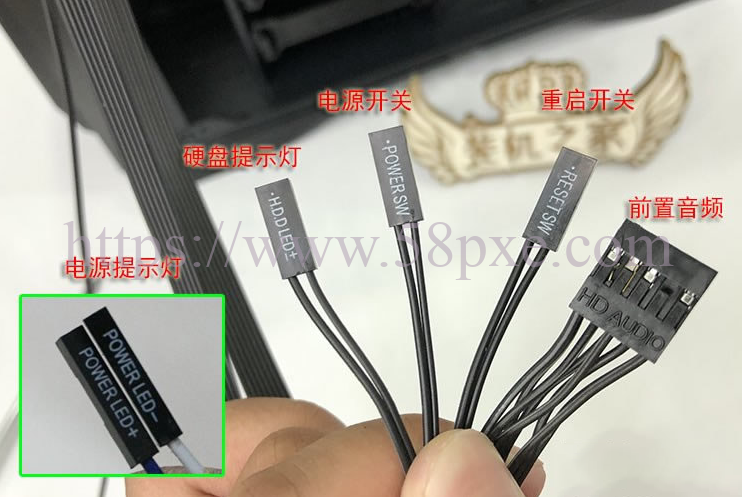

先來看一下POWER SW、RESET SW、POWER LED、HDD LED這四個主板跳線，在機箱連接的跳線接口上都有清晰的標注
電腦網線水晶頭接法和電腦主板跳線接法
找到主板跳線位置，分別對應插入就可以了，主板跳線接法圖解如下圖所示
電腦網線水晶頭接法和電腦主板跳線接法文章源自網吧系統(tǒng)維護-http://www.ykday.cn/8949.html 文章源自網吧系統(tǒng)維護-http://www.ykday.cn/8949.html
