1.圖片故障描述

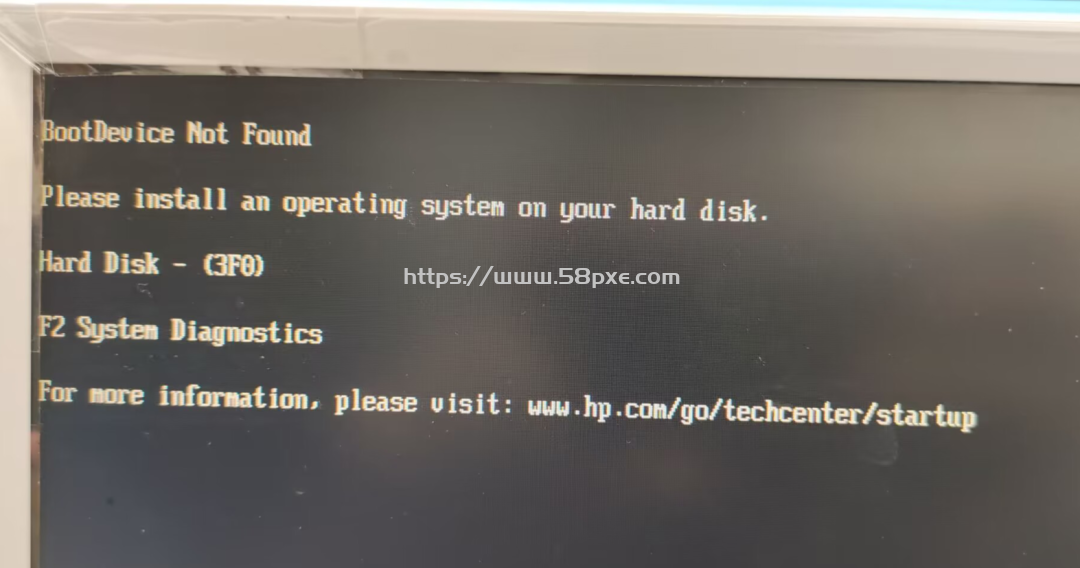

今天一客戶安裝電腦出問題，開機報錯BootDevice not Found ，please install an operating system on your hadr disk，報錯信息如下圖所示。

讓一個小伙子去給客戶解決，說自己已經重新給客戶安裝過系統了，但是還是報同樣的錯誤，那該如何解決？

2.圖片解決過程

視頻指導一下，來看一下，這到底是什么問題？

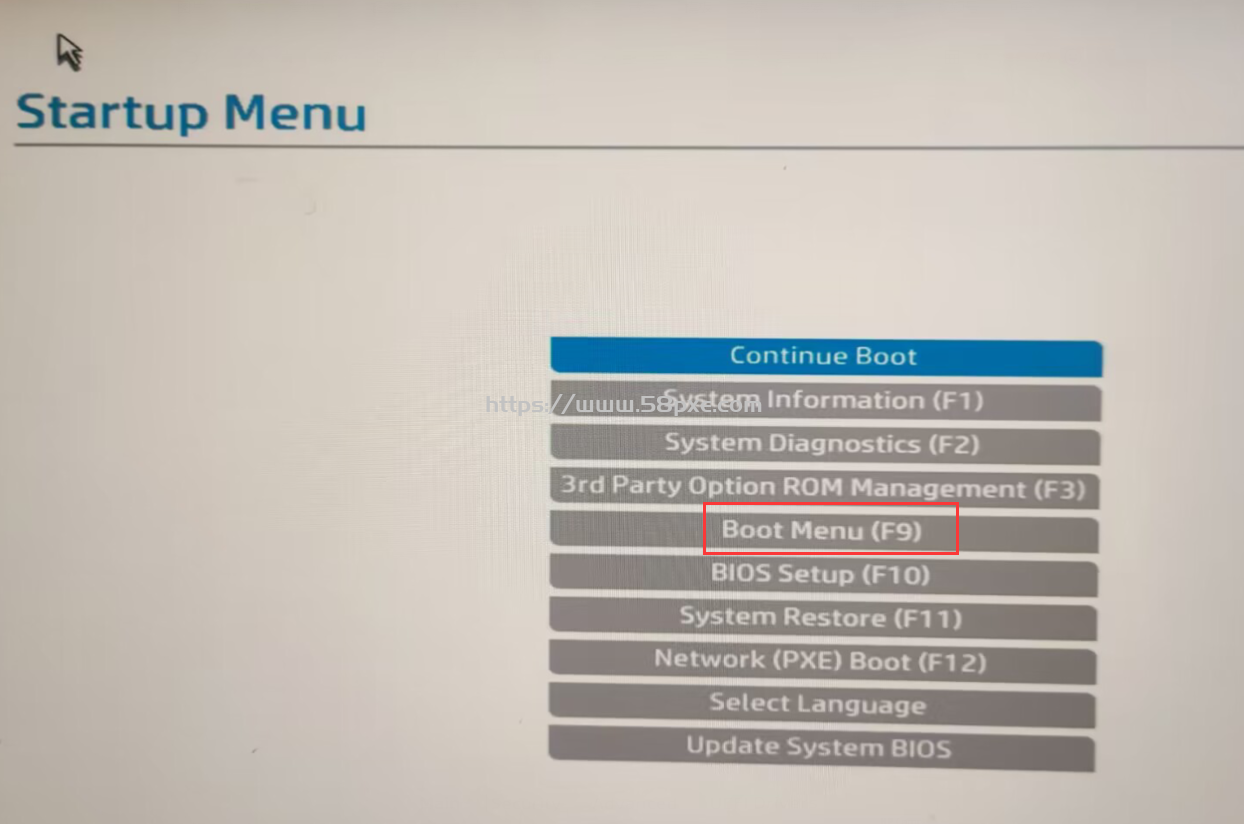

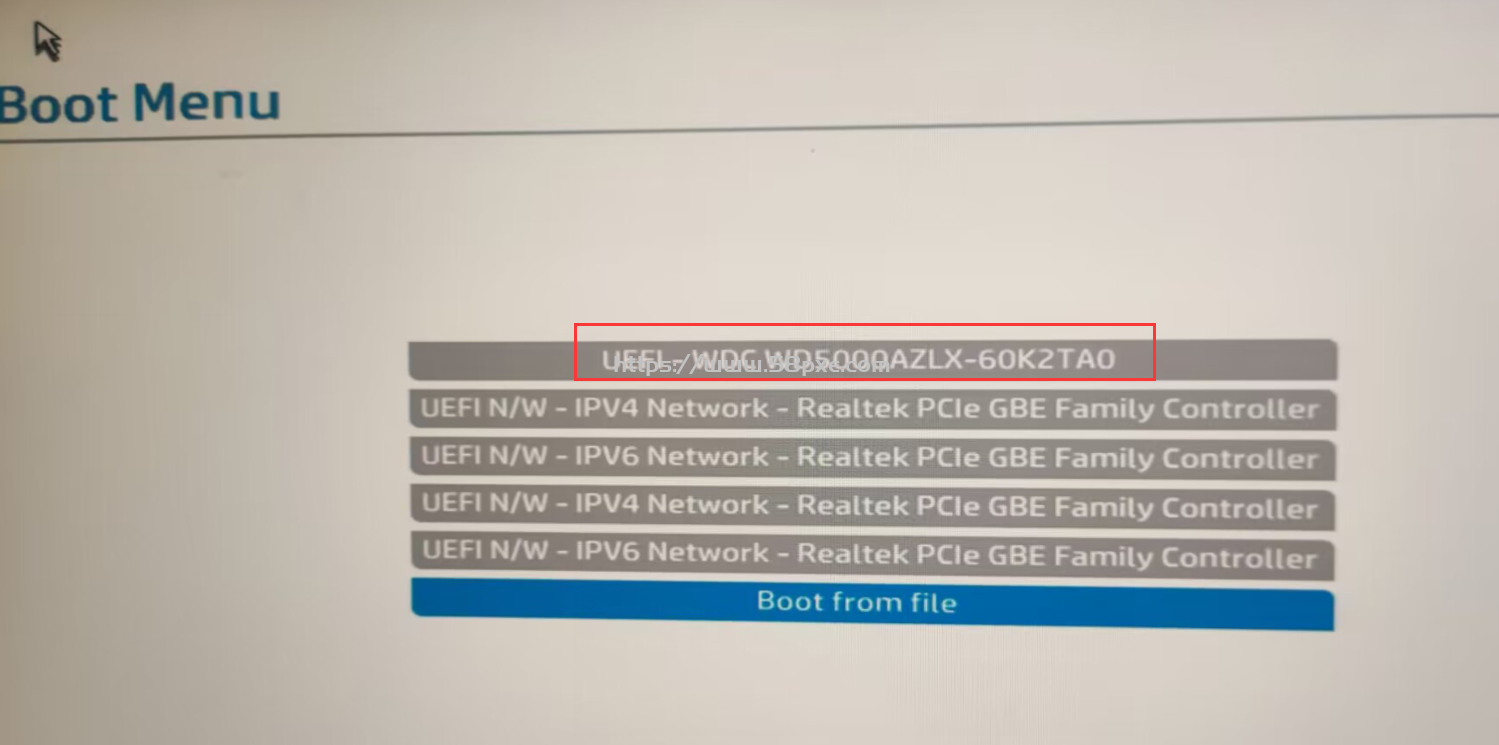

客戶的是HP的臺式，插上PE U盤，然后開機后不停按F9，選擇引導菜單。

可以看到客戶的硬盤是正?？梢宰R(shí)別到的，還有一點，值得我們注意的是，UEFI-WDC，UEFI引導的硬盤。

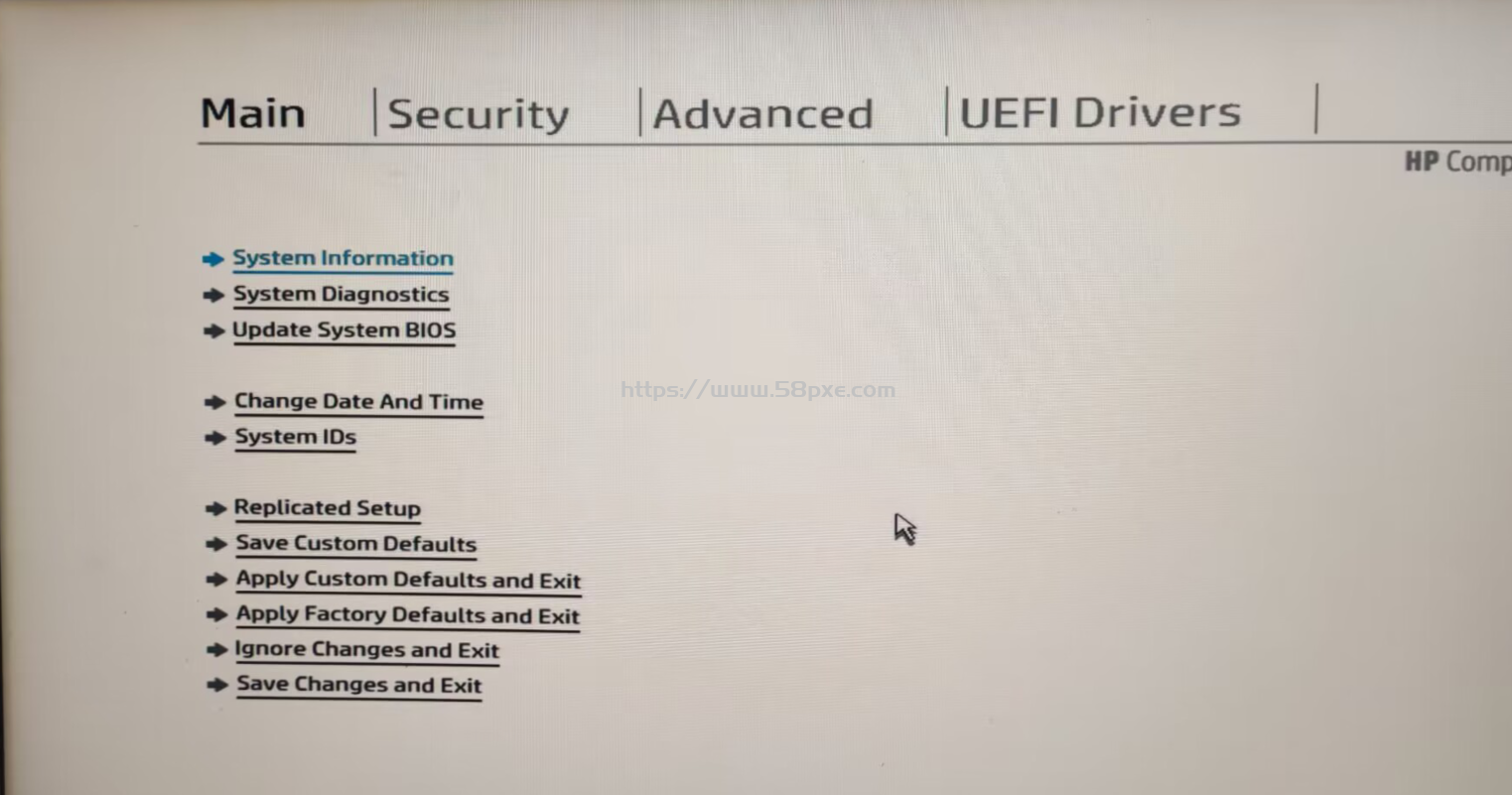

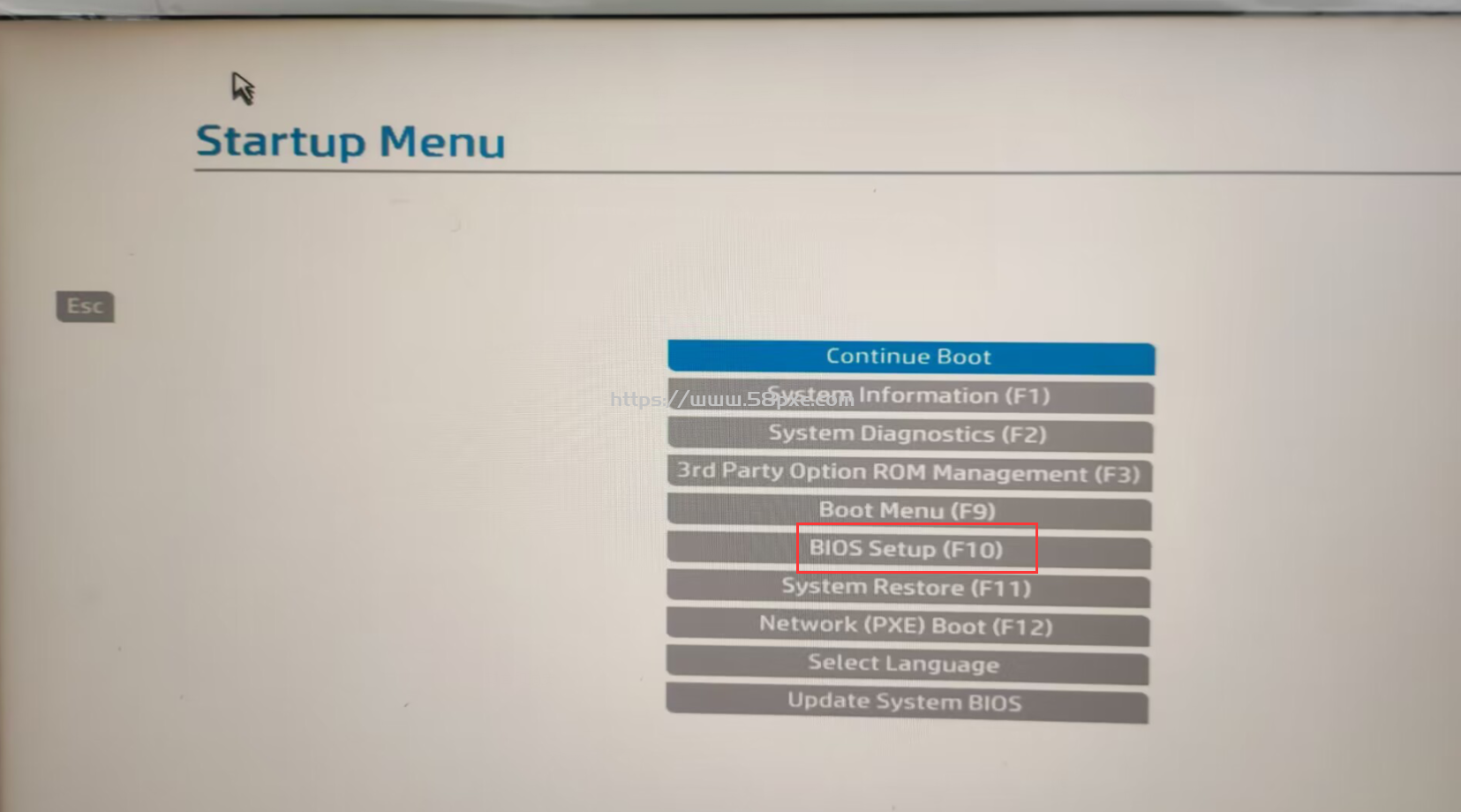

這里我們還可以再次重新啟動電腦，然后不停按F10，進入BIOS設置。

進入BIOS后，找到Advanced，高級選項。

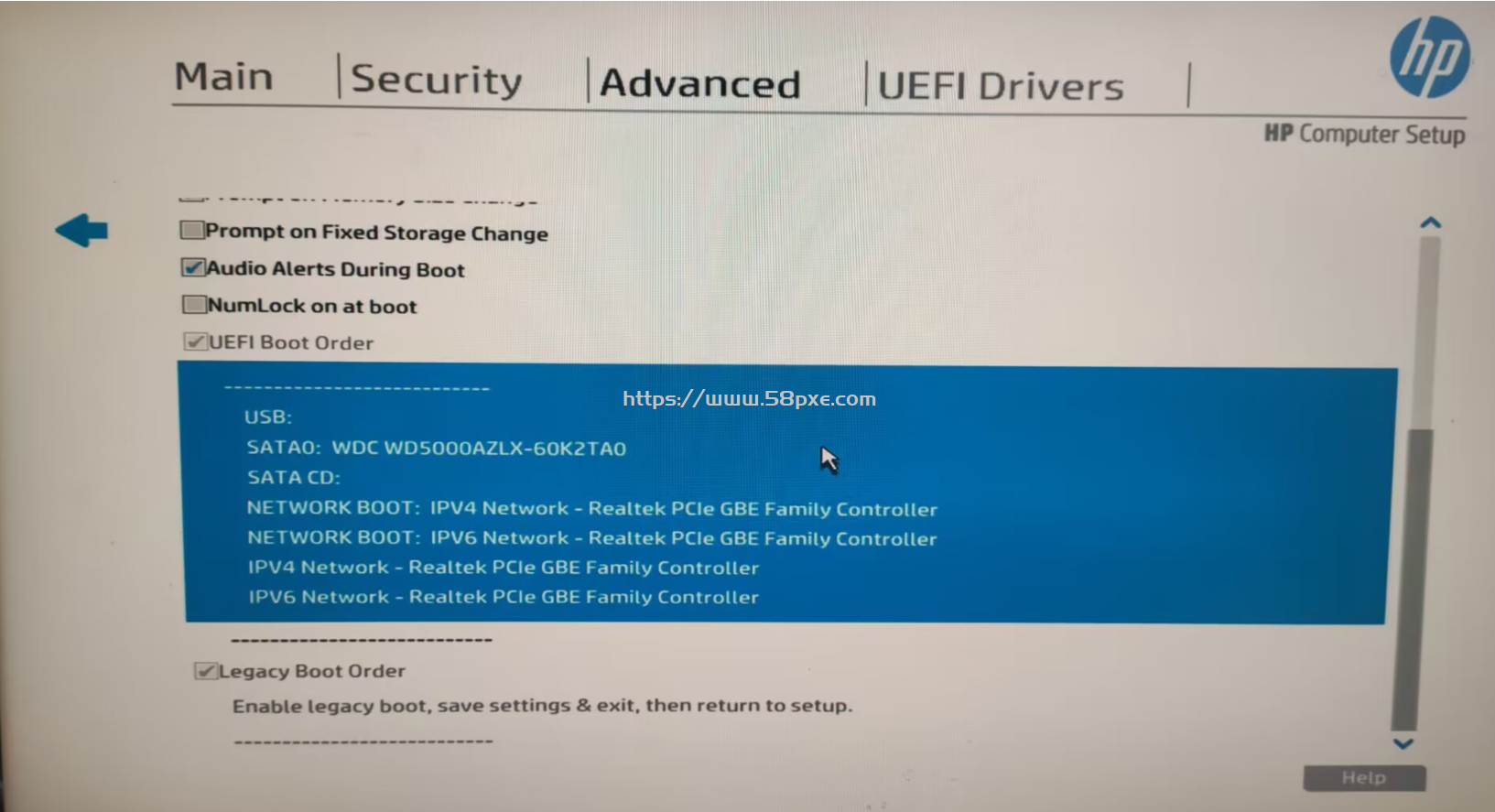

在這里，我們可以看到UEFI Boot Order，UEFI 引導順序。
第一個是USB: 也就是說，當你PE U盤插入后，重啟，電腦自動先從U盤啟動，當然了，如果你的U盤沒有PE系統，只是一個存數據的U盤，插入到電腦上不撥，然后，下次開機，電腦會報錯，提示找不到系統引導。
第二個是SATA0:WDC WD50000AZLX，也就是WD500G硬盤。
第三個是SATA CD：也就是電腦的光盤引導。
后面都是NETWORK BOOT，網絡引導。

我們已經確認過了，電腦是通過UEFI引導的。那現在我們進入PE系統?？匆幌?，這個小伙子是如何安裝系統的？

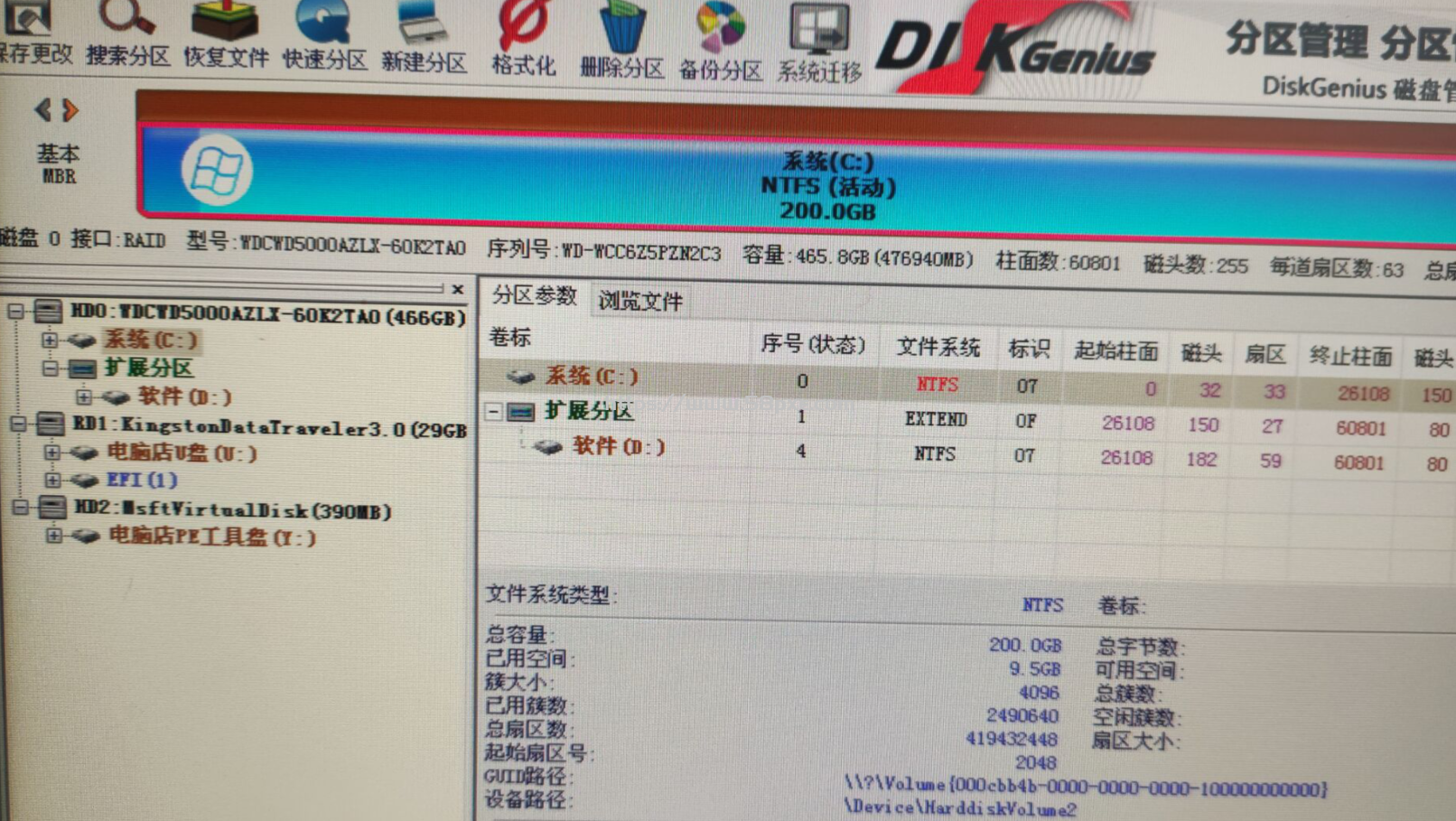

進入PE系統后，打開diskgenius軟件?？梢钥吹絎D500G的分區，一看就是使用的MBR分區表類型。

為什么？你打開一看就知道是采用的MBR分的，而不是采用的GPT分區表類型的呢？

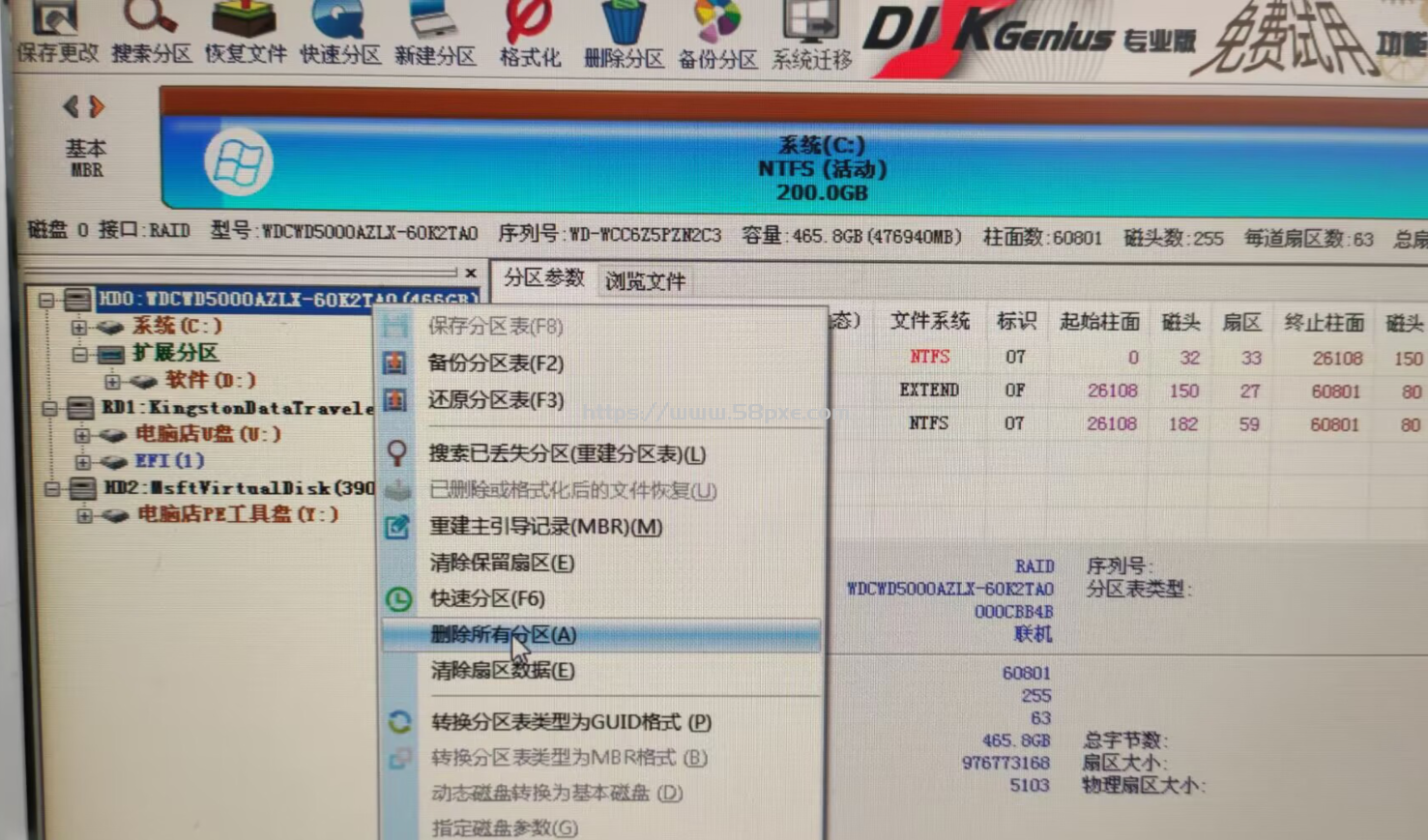

我們可以在WD這塊硬盤上，右擊，可以看到，重建主引導記錄（MBR）。這時就可以看到這塊硬盤是采用MBR分區的。

那如何將MBR分區的轉換成UEFI能識別到的分區格式呢？那我們就需要將硬盤轉換成GUID格式分區表類型，將之前的MBR引導的分區全部刪除。然后在WD硬盤上右擊，選擇“轉換分區表類型為GUID格式（P）”。

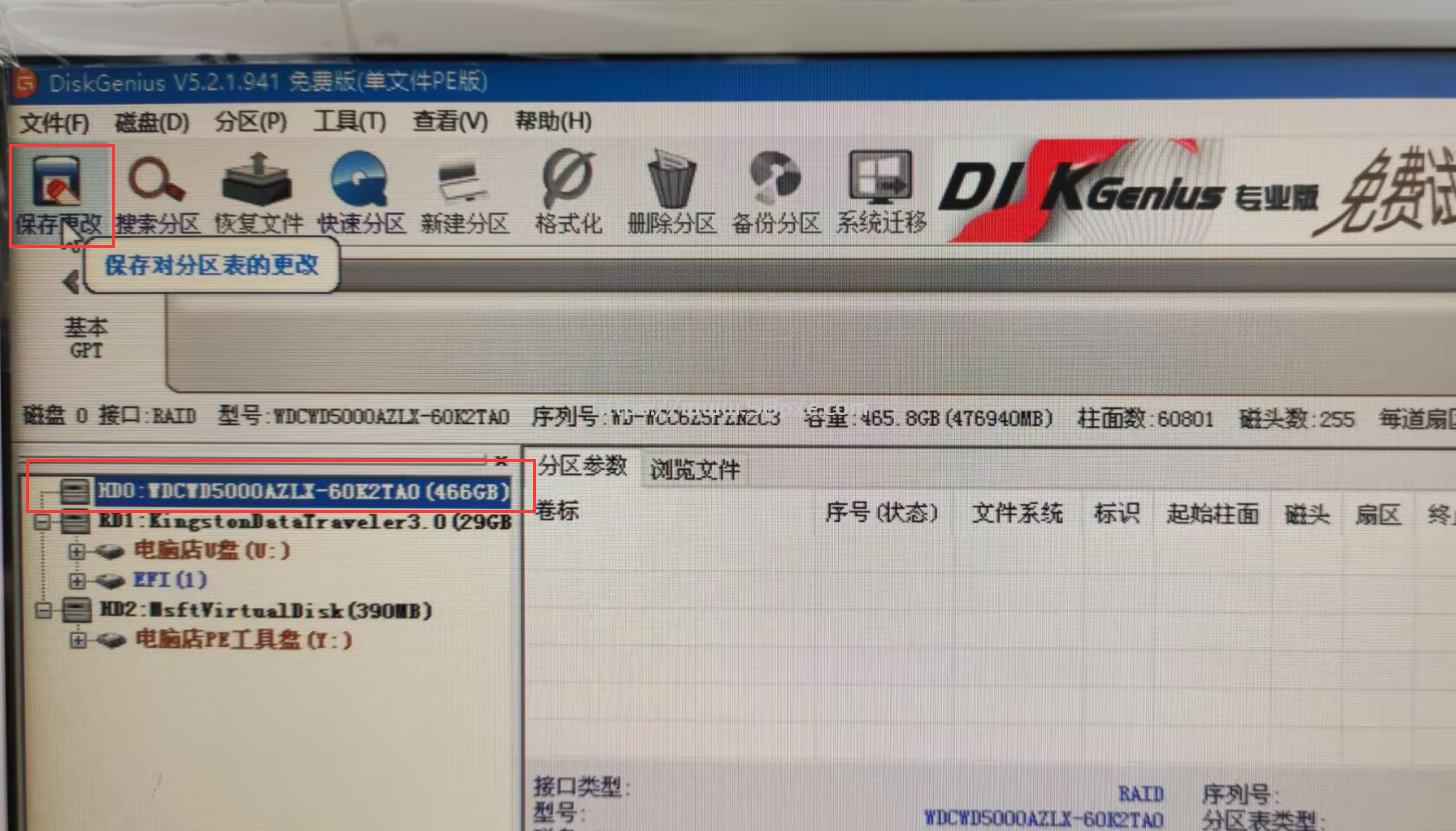

點擊完成之后，然后再點左上角的保存按鈕。

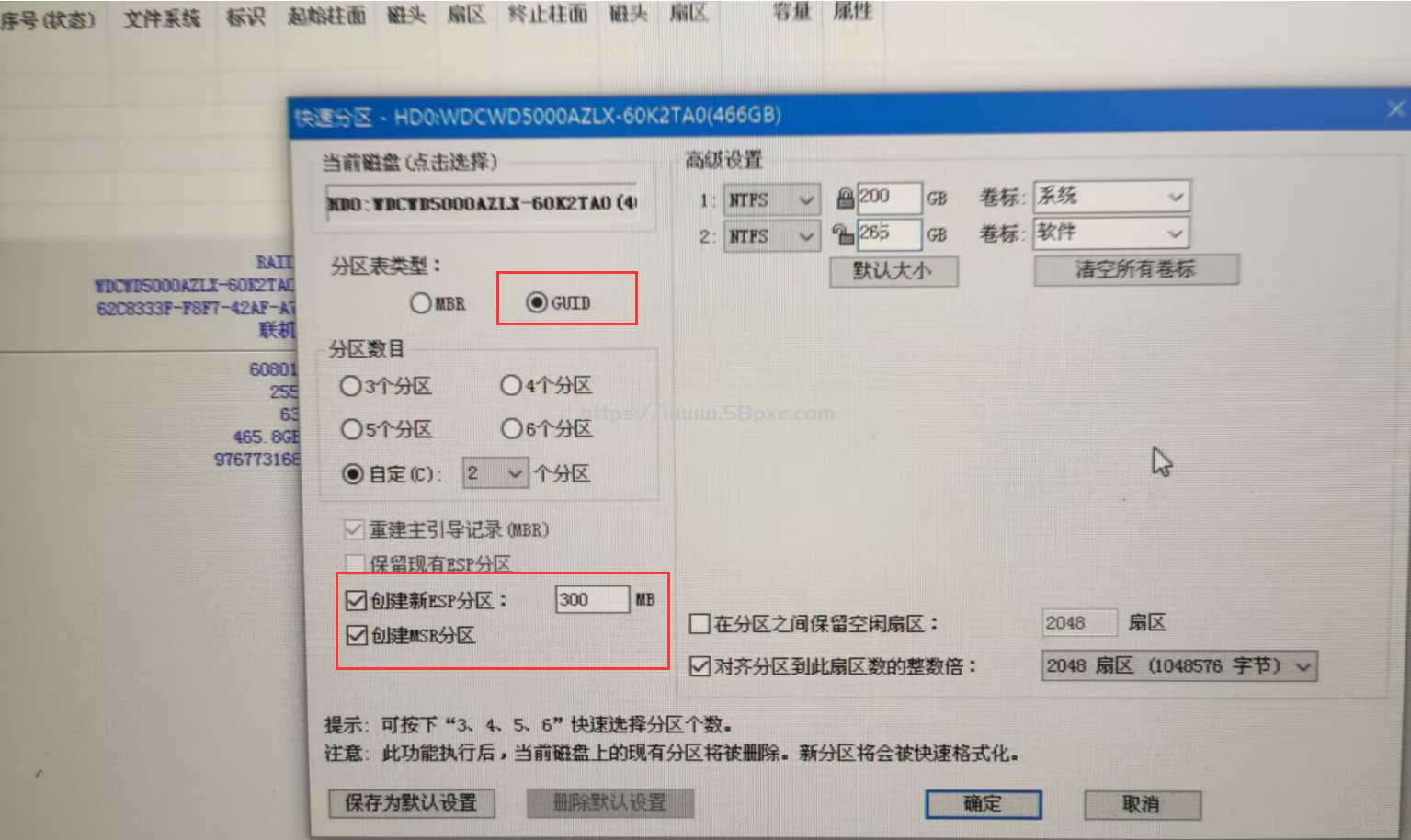

保存完成之后，然后再選中WD硬盤，選擇快速分區，這時我們可以看到分區表的類型默認就是GUID了，而且GUID需要?jiǎng)?chuàng)建兩個引導分區，一個是ESP分區300MB的，還有一個是MSR分區。按需需要，分好硬盤大小后，點擊確定。

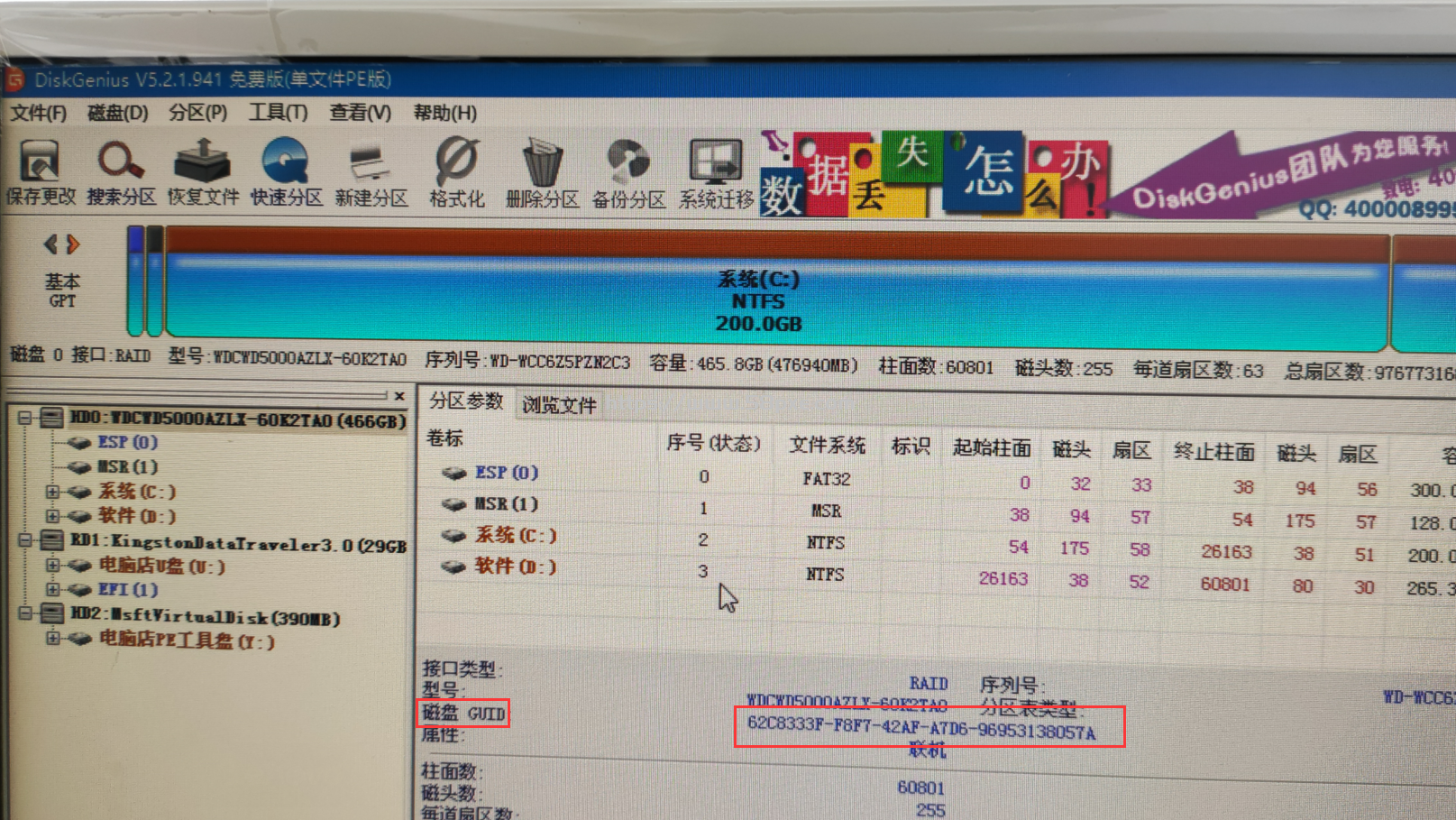

確定完成之后，可以看到C盤前面是有兩個小的分區的，一個是ESP分區，一個MSR分區，就通過這兩個小的分區就可以輕易判斷，你的硬盤是采用的GUID分區表類型，還是MBR分區表類型。

分好區后，然后，開始安裝系統
選擇windows安裝源，就是要安裝的系統鏡像文件。
選擇引導驅動器，為什么不是選擇C呢？而是選擇Z呢？因?yàn)閆盤是ESP分區，為什么要選擇Z盤，而不是C盤，請往下看，UEFI加載操作系統的過程。
選擇安裝驅動器：這個就是安裝操作系統文件的位置，這里選擇C盤。

系統正在安裝中。

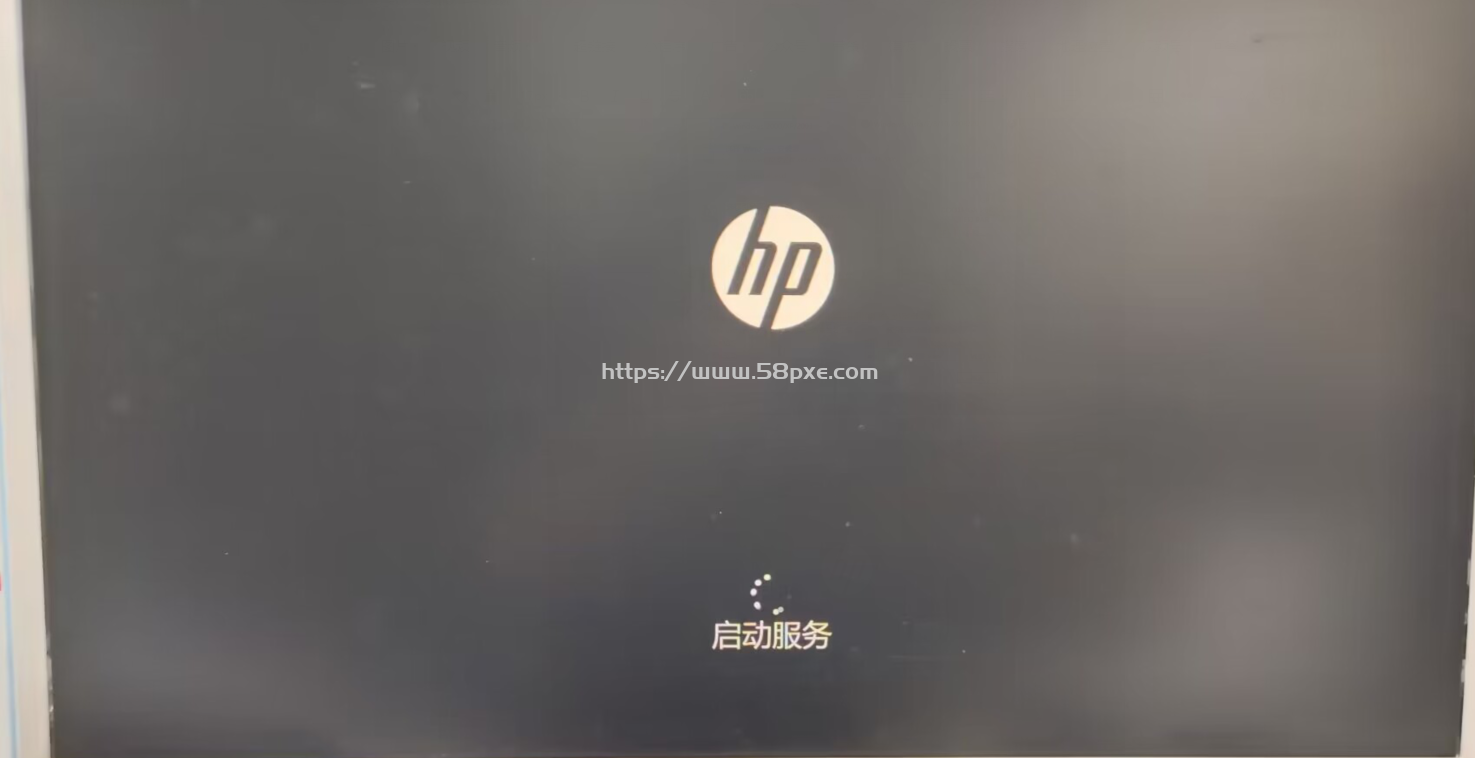

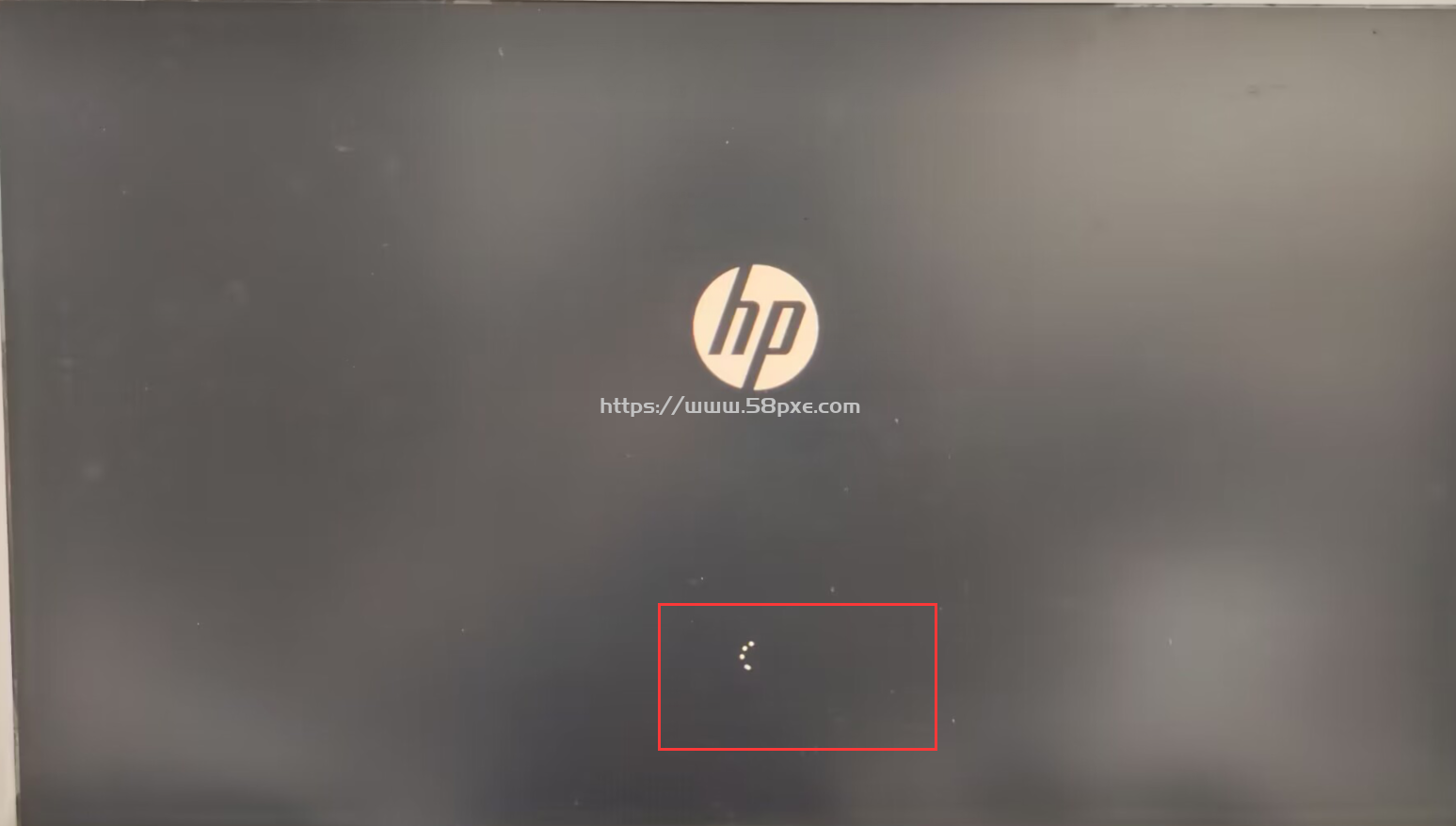

系統安裝完成之后，重新啟動，可以看到系統被正確引導。


系統安裝完成。

注意：有的人會想，如果我安裝當時，選擇的是MBR分區，安裝完系統后，發現電腦是采用的UEFI引導，我是不直接可以將分區從MBR轉換成GUID，就可以正常進系統了呢？當然是不對的，為什么不對，請參考下面講解的UEFI和MBR的引導過程。
記住這兩句話：
如果BIOS中采用的是UEFI引導，分區時選擇GPT分區表格式，GUID引導。
如果BIOS中采用的是Legacy引導，分區時選擇MBR分區表格式。
uefi引導系統的詳細過程？
UEFI引導系統的詳細過程可以概括為以下幾個步驟：
1. 開機自檢（Power-On Self-Test, POST）：計算機開機時，UEFI固件會進行一系列的自檢，檢查硬件設備是否正常工作。
2. UEFI固件初始化：自檢完成后，UEFI固件會初始化系統，并加載UEFI固件自身的驅動程序和服務。
3. 選擇引導設備：UEFI固件會根據預設的引導設備順序，檢測可引導設備（如硬盤、光盤、USB設備等），并選擇其中一個作為引導設備。
4. 加載引導管理器：UEFI固件從選擇的引導設備的EFI System Partition（ESP）分區中，讀取引導管理器（如GRUB、Windows Boot Manager等）的引導文件（通常是.efi文件）。
5. 引導管理器加載操作系統：引導管理器負責顯示可用的操作系統選項，并根據用戶選擇或預設的默認操作系統，加載相應的操作系統文件。
6. 操作系統加載：引導管理器將控制權交給被選擇的操作系統，操作系統開始加載并初始化必要的驅動程序和系統組件。
7. 系統啟動：操作系統完成加載后，開始啟動并顯示操作系統的啟動界面或登錄界面，用戶可以輸入用戶名和密碼登錄系統。
需要注意的是，具體的UEFI引導過程可能會因計算機硬件和配置的不同而有所差異。此外，UEFI固件和操作系統之間的配合也需要滿足一定的規范和兼容性要求，以確保順利的引導過程。
MBR引導系統的詳細過程？
MBR（Master Boot Record）引導系統的詳細過程可以概括為以下幾個步驟：
1. 開機自檢（Power-On Self-Test, POST）：計算機開機時，硬件設備進行自檢，檢查是否正常工作。
2. MBR加載：計算機啟動后，BIOS（Basic Input/Output System）固件會加載MBR（位于硬盤的第一個扇區）到內存中。
3. 主引導程序執行：MBR中的主引導程序（Master Boot Code）會被執行。主引導程序通常是一個小型的代碼段，其作用是搜索并加載活動分區的引導扇區。
4. 活動分區引導扇區加載：主引導程序會根據活動分區的信息，加載該分區的引導扇區（通常是操作系統的引導扇區）到內存中。
5. 操作系統加載：加載的引導扇區會執行相應的代碼，負責加載操作系統的內核和其他必要的文件。
6. 系統啟動：操作系統完成加載后，開始啟動并顯示操作系統的啟動界面或登錄界面，用戶可以輸入用戶名和密碼登錄系統。
需要注意的是，MBR引導系統的過程相對簡單，主要依賴于BIOS和MBR的功能。
uefi和gtp有什么關系？
UEFI（Unified Extensible Firmware Interface）和GPT（GUID Partition Table）是兩個不同的概念，但在計算機系統中有一定的關聯。
UEFI是一種新一代的固件接口標準，用于取代傳統的BIOS（Basic Input/Output System）固件。UEFI提供了更現代、靈活和強大的接口，支持更大的硬件容量和功能，同時提供了更好的安全性和可管理性。
GPT是一種磁盤分區表的格式，用于在硬盤上定義和管理分區。GPT使用全球唯一標識符（GUID）來標識分區，而不是傳統的主引導記錄（MBR）所使用的扇區編號。GPT允許更大的磁盤容量和更多的分區，同時提供了更好的數據完整性和可靠性。
UEFI和GPT之間的關系在于，UEFI固件提供了對GPT磁盤的全面支持。與傳統的BIOS相比，UEFI允許更好地管理和引導GPT格式的硬盤。UEFI提供了更多的啟動選項和功能，可以直接從GPT分區啟動操作系統。
因此，當計算機采用UEFI固件時，通常使用GPT格式的硬盤來充分利用UEFI的功能和優勢。這種組合可以提供更好的系統性能、更高的硬件容量和更靈活的分區管理。同時，UEFI和GPT也為操作系統的安裝和啟動提供了更好的兼容性和支持。
mbr與legacy有什么關系 ？
MBR（Master Boot Record）和Legacy是兩個不同的概念，但在計算機系統中有一定的關聯。

MBR是一種磁盤分區表的格式，用于在硬盤上定義和管理分區。MBR使用傳統的主引導記錄（Master Boot Record）來引導計算機系統，并記錄分區信息。MBR格式有一些限制，如最大支持2TB的硬盤容量和最多支持4個主分區。
Legacy通常指的是傳統的計算機引導方式，即使用BIOS（Basic Input/Output System）固件進行引導。在Legacy引導方式下，計算機系統會讀取MBR中的引導代碼，并從主引導記錄（MBR）中加載操作系統引導程序（如GRUB或NTLDR）來啟動操作系統。
因此，MBR和Legacy之間的關系在于，Legacy引導方式依賴于MBR格式的硬盤分區表。MBR記錄了引導代碼和分區信息，使得計算機可以正確地引導操作系統。
然而，隨著計算機系統的發展，UEFI（Unified Extensible Firmware Interface）取代了傳統的BIOS固件，成為新一代的固件接口標準。UEFI引入了新的啟動方式，如通過GPT（GUID Partition Table）格式的硬盤進行引導。UEFI啟動方式不再依賴于MBR分區表，而是使用GPT分區表和EFI系統分區來引導操作系統。
因此，隨著UEFI的普及，Legacy引導方式逐漸被取代，MBR格式的硬盤分區表也逐漸被GPT格式取代。
為什么UEFI要采用GPT分區，而Legacy需要采用MBR分區呢？
1. 容量限制：MBR分區表的最大支持容量是2TB，而GPT分區表可以支持更大的容量。UEFI引入了更大的硬件容量支持，因此需要使用GPT分區表來充分利用這一特性。
2. 分區數量限制：MBR分區表最多支持4個主分區，而GPT分區表可以支持更多的分區。GPT分區表適用于需要更多分區的場景，例如多操作系統的多重引導。
3. 安全性和數據完整性：GPT分區表使用磁盤上每個分區的校驗和來保證數據的完整性，而MBR分區表沒有這個機制。GPT分區表提供了更好的數據完整性和可靠性。
4. 兼容性：UEFI引入了新的啟動方式，需要與GPT分區表配合使用。Legacy模式下，操作系統和引導程序通常使用MBR分區表進行兼容。
因此，UEFI采用GPT分區表，而Legacy需要采用MBR分區表，是為了充分利用各自的功能和優勢，并與相應的固件接口和引導方式兼容。文章源自網吧系統維護-http://www.ykday.cn/11564.html

gpt和guid什么關系？

GPT（GUID Partition Table）和GUID（Globally Unique Identifier）之間存在密切的關系。GPT是一種磁盤分區表的格式，而GUID是GPT分區表中每個分區的唯一標識符。

GPT使用GUID作為每個分區的唯一標識符，用于在分區表中標識和區分不同的分區。GUID是一個128位的全局唯一標識符，由數字和字母組成，具有極高的唯一性。每個GPT分區表中的分區都有一個GUID作為其標識符。
GPT中的GUID不僅用于標識分區，還用于標識GPT分區表本身以及其他相關信息。例如，GPT分區表中包含一個特殊的分區，即ESP（EFI System Partition），它有一個特定的GUID用于標識。這個GUID告訴UEFI引導固件該分區是用于存儲引導程序和數據的。
因此，可以說GPT依賴于GUID來標識和管理分區，每個分區都有一個唯一的GUID。GUID確保了在一個系統中不會出現重復的分區標識符，從而避免了沖突和混亂。
為什么GUID分區表，前面要分出來一個esp分區和一個msr分區？這兩個分區有什么作用？
在GUID分區表（GPT）中，通常會劃分出一個ESP（EFI System Partition）分區和一個MSR（Microsoft Reserved Partition）分區。這兩個分區有不同的作用。
1. ESP分區（EFI System Partition）：ESP分區是GPT中的一個特殊分區，用于存儲引導程序和引導相關的文件。它通常包含操作系統的引導加載器（如GRUB、Windows Boot Manager等）和其他引導所需的文件。ESP分區必須使用FAT32文件系統，并且被標記為“EFI系統分區”類型。
ESP分區的存在是為了支持UEFI（Unified Extensible Firmware Interface）引導方式。UEFI是一種新一代的固件接口，相對于BIOS（基本輸入輸出系統）具有更強大的功能和靈活性。UEFI固件可以直接讀取和啟動操作系統，而ESP分區則提供了引導程序所需的文件。
2. MSR分區（Microsoft Reserved Partition）：MSR分區是GPT中的一個保留分區，用于存儲操作系統和軟件所需的元數據。MSR分區的大小較小，通常只有幾百KB或幾MB。
MSR分區的作用是為操作系統和軟件提供額外的空間，用于存儲一些特定的元數據信息。這些元數據信息可能包括磁盤分區的相關信息、磁盤狀態信息、磁盤快照信息等。MSR分區對于操作系統和某些軟件的正常運行是必需的，但在一般情況下，用戶無需對其進行操作。
ESP分區和MSR分區的存在是為了支持GPT分區表和UEFI引導方式，以及提供操作系統和軟件所需的引導和元數據信息。ESP分區存儲引導程序和相關文件，而MSR分區存儲元數據信息，以確保系統的正常引導和分區管理。文章源自網吧系統維護-http://www.ykday.cn/11564.html 文章源自網吧系統維護-http://www.ykday.cn/11564.html
