關于近期個別地區強行安裝文網路由器的,為了保證網吧網絡順暢,又能繼續使用百為路由器,可將文網路由器只接光纖,百為做網橋模式來組網,其他寬帶其他線路仍然接百為路由。
文章源自網吧系統維護-http://www.ykday.cn/1076.html
使用網橋模式,需要升級路由到最新版本文章源自網吧系統維護-http://www.ykday.cn/1076.html

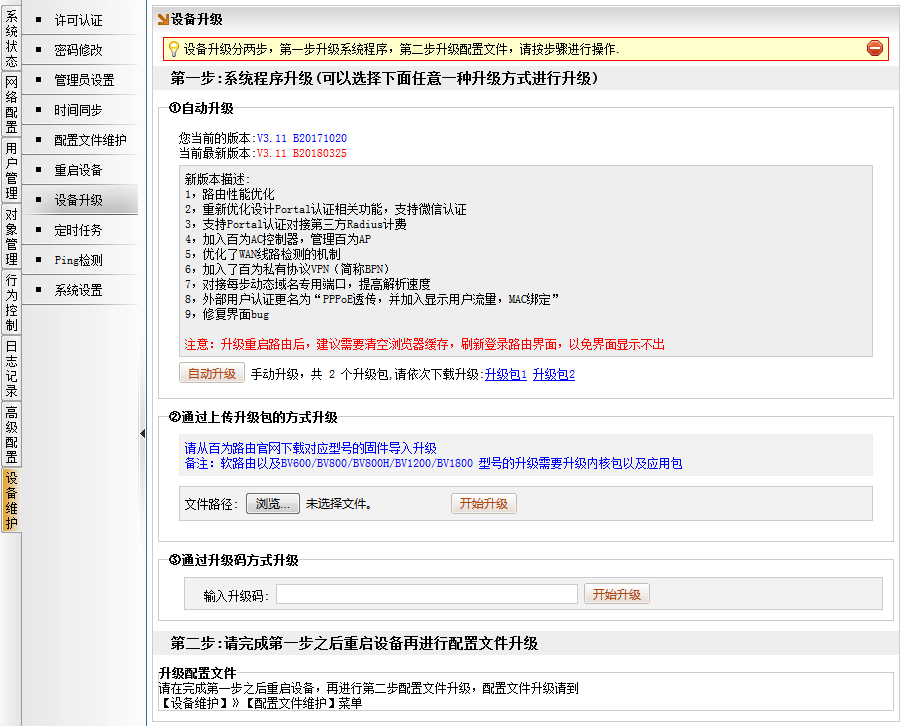

比如使用自動升級,[設備維護]→[設備升級],點擊“自動升級”,如下圖所示,升級完成后,選擇合適的時間再重啟路由文章源自網吧系統維護-http://www.ykday.cn/1076.html
文章源自網吧系統維護-http://www.ykday.cn/1076.html
------------------------------------------------------------------------------------------------------------------------------------------------------------文章源自網吧系統維護-http://www.ykday.cn/1076.html
文章源自網吧系統維護-http://www.ykday.cn/1076.html

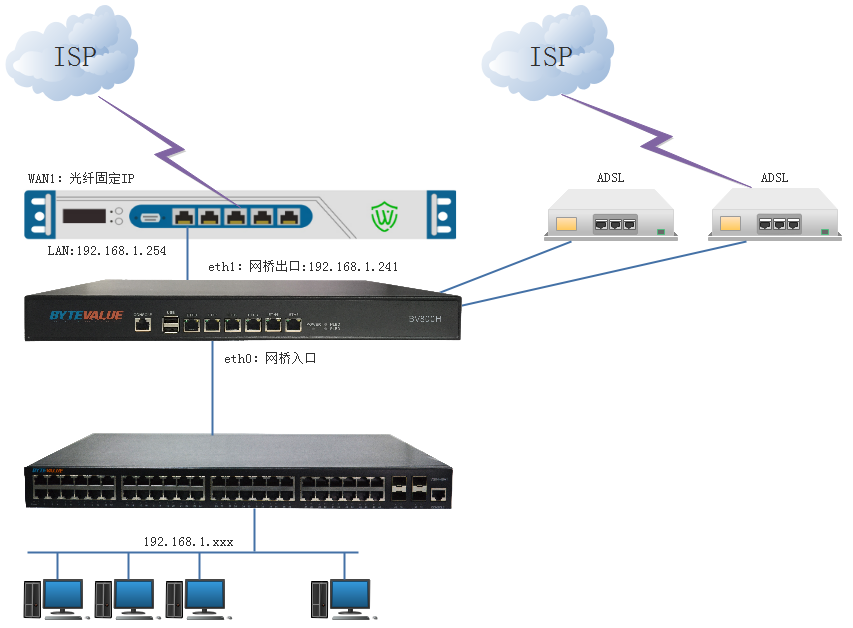

拓撲如下圖所示:文章源自網吧系統維護-http://www.ykday.cn/1076.html
文章源自網吧系統維護-http://www.ykday.cn/1076.html
文章源自網吧系統維護-http://www.ykday.cn/1076.html
文章源自網吧系統維護-http://www.ykday.cn/1076.html
1、 保留文網路由的網絡配置,比如文網路由器網關是:192.168.1.254文章源自網吧系統維護-http://www.ykday.cn/1076.html
2、 配置百為路由,比如選擇eth0和eth1配置為網橋接口。注意出口入口順序。入口接局域網交換機,出口接文網路由LAN口文章源自網吧系統維護-http://www.ykday.cn/1076.html
3、 建議通過其他網口,比如eth5(比如默認eth5 192.168.5.1),通過直連eth5登錄到百為路由。文章源自網吧系統維護-http://www.ykday.cn/1076.html
4、 配置百為路由的一網口,比如eth0作為網橋入口文章源自網吧系統維護-http://www.ykday.cn/1076.html
5、 配置百為路由的一網口,比如eth1作為網橋出口,并配置網橋IP地址。網橋IP地址配置與內網同網段并且不沖突的IP地址。文章源自網吧系統維護-http://www.ykday.cn/1076.html
6、 百為網吧客戶機依然網關填寫為文網的網關IP:192.168.1.254。(網吧的內網網關)文章源自網吧系統維護-http://www.ykday.cn/1076.html
7、 文網路由去掉任何限速,智能限速,連接數限制等約束文章源自網吧系統維護-http://www.ykday.cn/1076.html
文章源自網吧系統維護-http://www.ykday.cn/1076.html
這種方案較 優勢在于文章源自網吧系統維護-http://www.ykday.cn/1076.html
1,不改變原來的網絡架構,百為路由作為透明模式,接入到文網路由和內網交換機中間,并且可以實現分流走ADSL文章源自網吧系統維護-http://www.ykday.cn/1076.html
2,ADSL業務的流量不經過文網路由,分擔了文網路由的壓力。其次萬一文網路由硬件故障斷了,百為路由可切斷文網路由的鏈路,走ADSL作為備份。
詳細步驟如下:

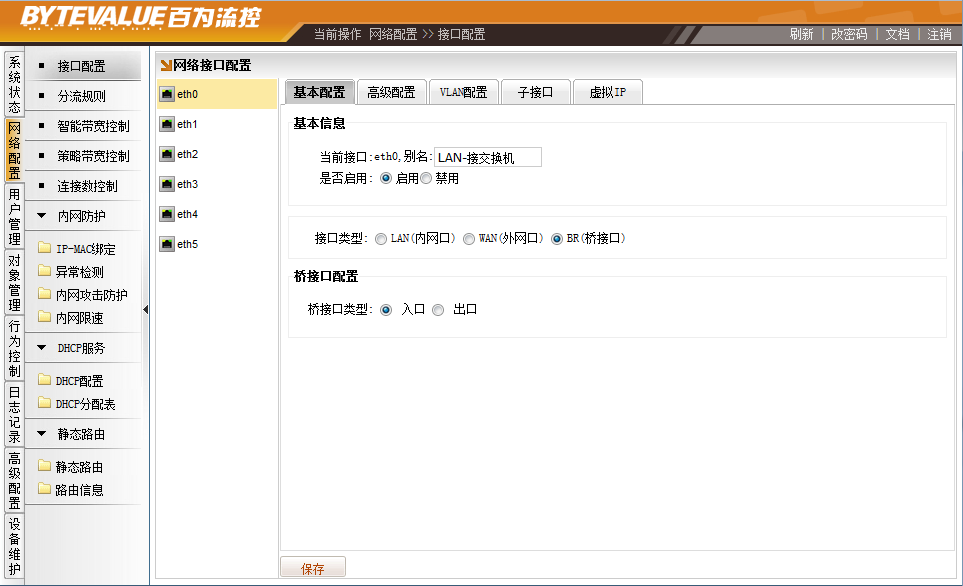

1、配置百為路由的一網口,比如eth0。接口類型選擇為BR(橋接口),橋接口類型,選擇為入口。

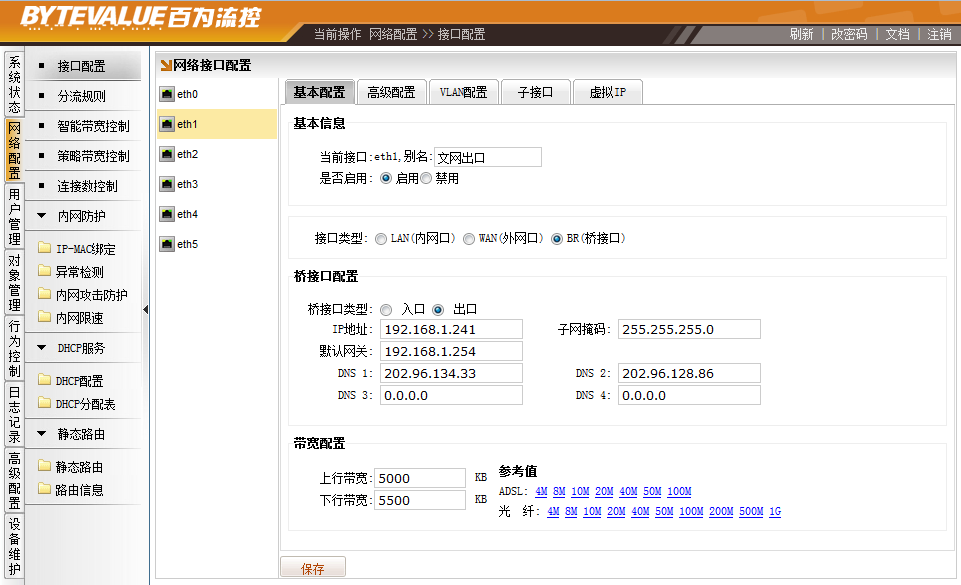

2、 配置百為路由的一網口,比如eth1作為網橋出口,并配置網橋IP地址。網橋IP地址配置與內網同網段并且不沖突的IP地址。比如配置為:192.168.1.241,網關指向文網網關192.168.1.254
保存。重啟路由,必須重啟路由,網橋接口才可生效
------------------------------------------------------------------------------------------------------------
重啟路由后,其他路由配置,根據自身實際需求進行配置

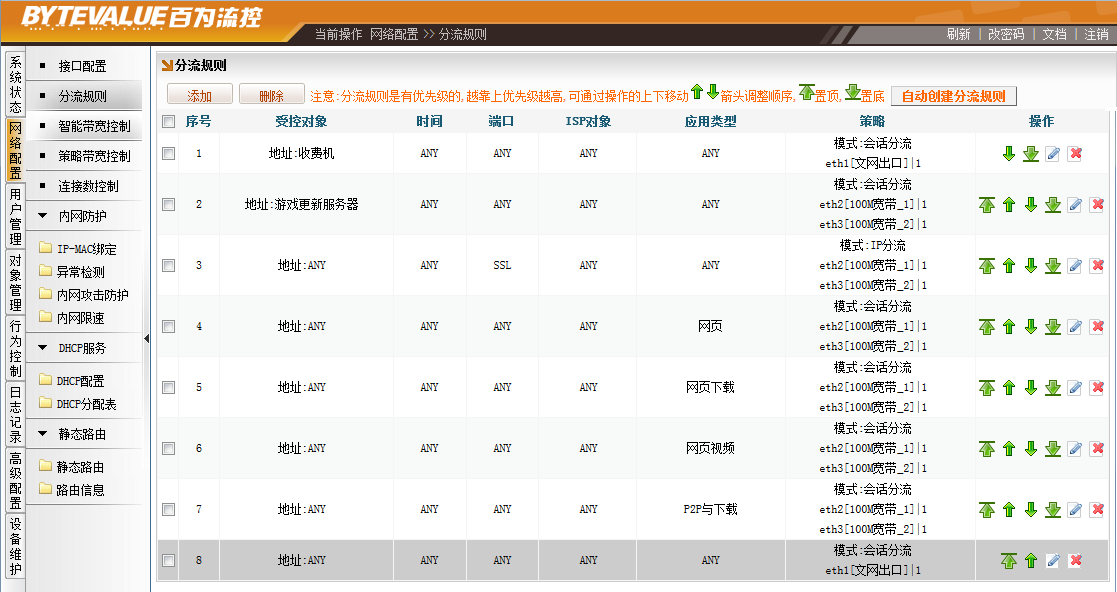

比如分流規則,如希望游戲更新,網頁,視頻,下載,走撥號線路,只需在百為路由的分流規則配置即可。
------------------------------------------------------------------------------------------------------------
注意事項1:

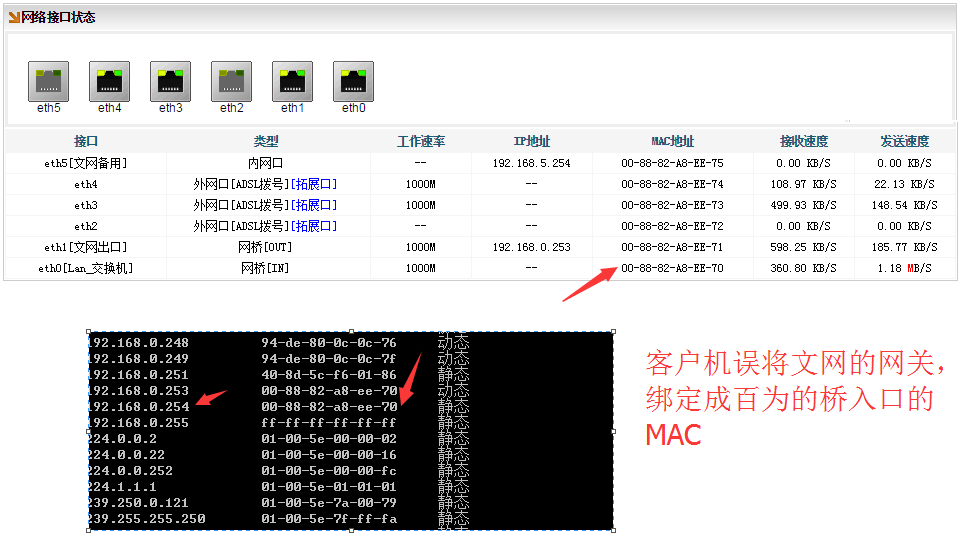

如果網吧原來使用百為作為主路由,客戶機有綁定百為路由的LAN口 MAC。當修改百為路由作為網橋模式后,部署文網作為主路由,必須確??蛻魴C的網關IP是文網的LAN口IP
并且ARP 綁定網關,必須是文網的MAC。比如文網路由器LAN口 IP為 192.168.0.254 ,客戶機ARP -A 查到的MAC 反而是網橋的MAC,這是綁定錯誤,會導致百為路由功能無效。
------------------------------------------------------------------------------------------------------------
注意事項2:
如果網橋的接口IP地址,比如是192.168.1.241,那路由其他網口,不可以配置跟網橋出口同網段的IP。否則回導致無法上網

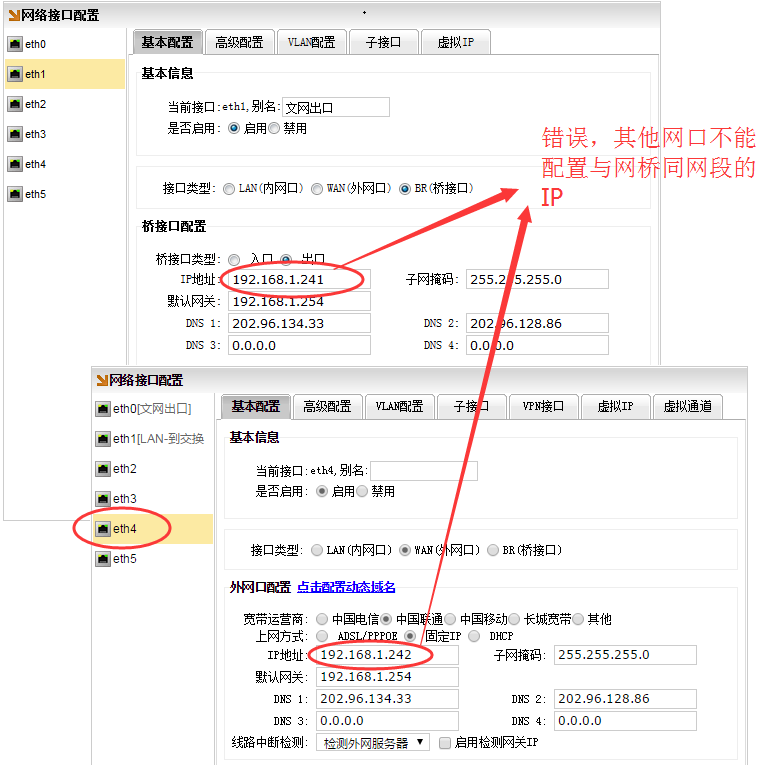

以下列舉了配置錯誤的截圖
------------------------------------------------------------------------------------------------------------
注意事項3:

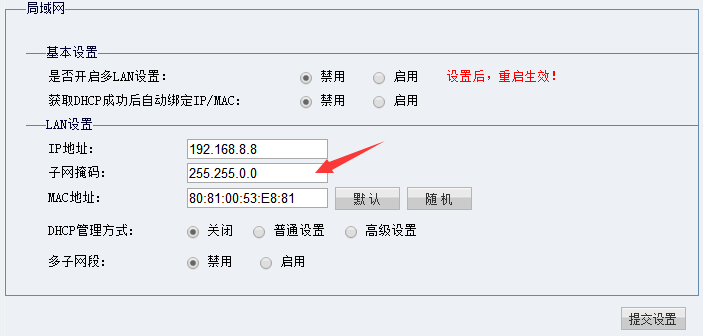

必須保證網橋的接口IP地址與文網路由LAN口同個網段,比如是文網路由LAN口是 192.168.8.8,掩碼255.255.0.0,網吧客戶機網段是192.168.0.1---192.168.255.254。
假如把百為網橋接口IP配置為 192.168.8.100,掩碼卻用 255.255.255.0,那將導致 經過網橋上網的客戶機,非192.168.8.xxx(8網段的)都上不了網。

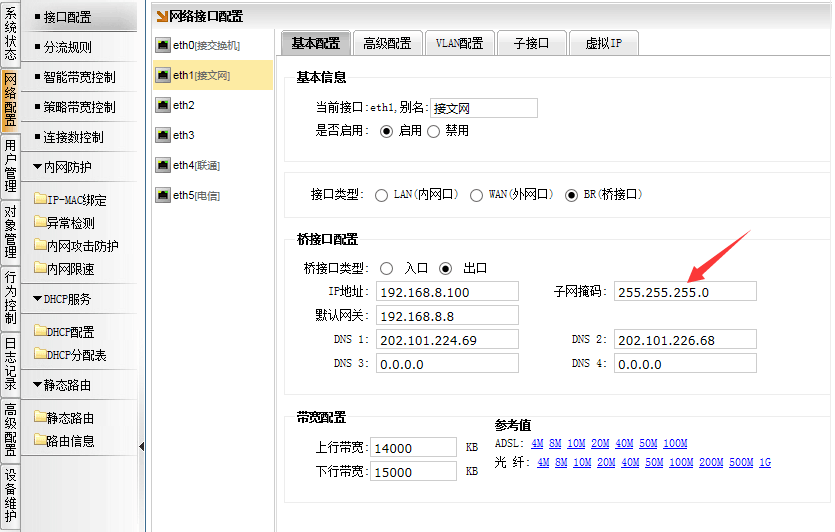

以下列舉了百為網橋的掩碼的錯誤的截圖
